在设计实践中，经常需要将Rhino模型导出为实体：导出stl格式进行3d打印、导出step格式进行CNC加工、交给结构工程师处理等等，可能会遇到模型不是实体的问题。这次分享浅总结一下实体失败可能存在的原因和如何修正。

带来非实体痛点的根本原因：一些实体建模软件如Solidworks、Inventor等，如果对象/零件不是实体就会报错，也阻止了用户进行破坏实体的操作，从而保证了建模对象一定是实体。而Rhino的建模逻辑是曲面成形，允许建模过程中的几何对象非实体，带来了极高的建模自由，也因此可能出现该问题。

具体原因如下：

1、曲面未闭合open polysurface

曲面未闭合是常见的情况。

在Rhino的Brep曲面中，实体=闭合的多重曲面正常的实体物件的属性标注是“实体的闭合多重曲面”

怎么知道是不是实体？ 方法1：选中物件看属性面板，或者选中物件在指令行输入"what"，后者查看的信息更加详细。如果它写的是开放的非闭合多重曲面，那么说明问题出在曲面没有闭合。方法2：做一个截面（clippingplane），看物件内部是否是实心的

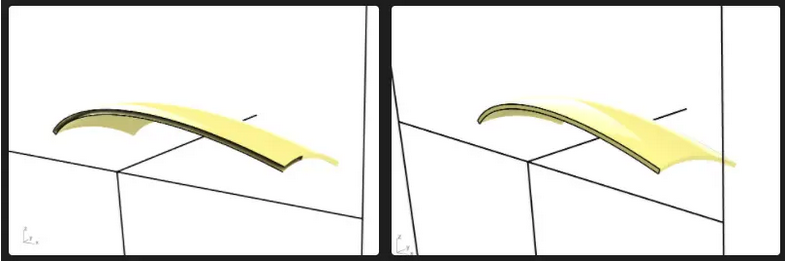

（图右是实心的情况）

怎么检测没闭合的地方？ 曲面未闭合有时是肉眼可见的缺口，而更多时候是很难观察到的缝隙。这些缝隙由于间隙大于绝对公差，因此无法正常组合。（也就是只要两个物体连接处缝隙小于公差，Rhino就能将它们组合。绝对公差可以在Options选项中查看，一般是0.001mm)显示这些缝隙用下面这个指令很有效。

指令：ShowEdges （显示边缘）

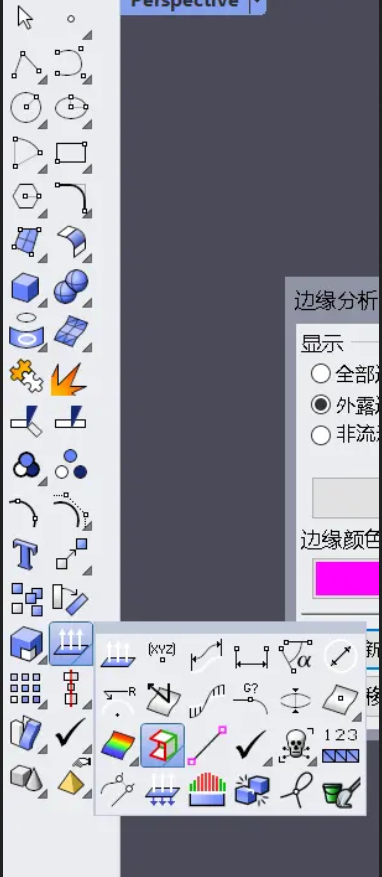

下图中它的边缘有三个选项：①全部边缘  ②外露边缘  ③非流形边缘（后面会讲到）可以看到除了裸露的外边缘，曲面内部也有紫色的外露标记，说明这个地方有缝隙大于公差。放大这个地方，用距离检测工具（CrvDeviation）(位置：菜单栏，分析/曲线/偏离值）检测：果然大于公差的。

如何修复？

看具体情况，有时候 ①重新匹配曲面，②直接补面，③删除面重新建，④切出更大的口子来补（特殊情况下也有做倒角的处理方式）， ⑤修改公差（如果实际工艺不需要这么高的精度，可以慎重修改）

2、非流形non-manifold

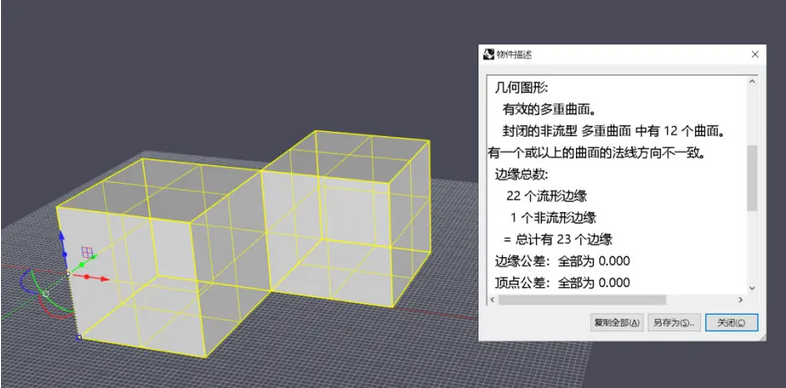

非流形很少见。我们生存的宇宙是流形的，因此非流形的物体是不可能出现在现实物理世界中的（说人话就是无法被加工制造出来）[1]在Rhino里面非流形物体大概有这2种情况：①两个实体只有一个边缘接触，形成的一个实体（如下图）    ②不明原因

其它情况不太可能，因为Rhino都是会避免出现的，比如两个三维物体通过一个平面连接成一个物件，这是非流形但是Rhino里面应该没法组合形成。

如何修复？

通常情况下，炸开后重新组合，不明原因造成的会“神奇”消失。如果是因为有边缘接触，那么需要调整下间距和设计。

3、物件损坏bad objects

物件损坏更少见了，可以简单理解成小bug吧。官方的解释大概是这样的：通常是指物件违反了某些NURBs 规则，或是结构性问题，也可能是由其他程序汇入时造成。通常损坏的物件为曲面，但偶尔曲线也会产生损坏。

如何查找损坏的物件？

使用 SelBadObjects 指令(分析 > 检测 >选取损坏的物件 )选中，或者可以通过ExtractBadSrf指令找出损坏的曲面。

幽灵曲面

损坏物件有的时候是隐形的（没有显示网格可以显示)

这类幽灵曲面通常无法被修复，可以用SelBadObjects指令选取然后直接删除。[2]

如何修复？

炸开重新组合或者把坏面重新做一下再组合，一般就能好了。

4、曲面重合same surface joined

这个是比较奇怪的一个情况，就是如果Rhino中的两个完全重合的曲面组合后，会被认作是封闭的多重曲面。这种“实体”是不可能被制造出来的。这个也是需要留意一下下的。
